粉碎型格栅主要由电机,减速机,刀片组,密封组件,底座等组成。电机通过减速机驱动主动轴,再由主动轴通过齿轮带动从动轴,从而带动两组刀片轴做相向回转运动,把污水或其他液体中的固体垃圾粉碎成6—12mm的微小颗粒,然后流到后续工艺,而污水或其他液体则可以直接流过刀片组和导流栅间隙。整个工作状态可是连续运行，也可设置自动间歇式运行。

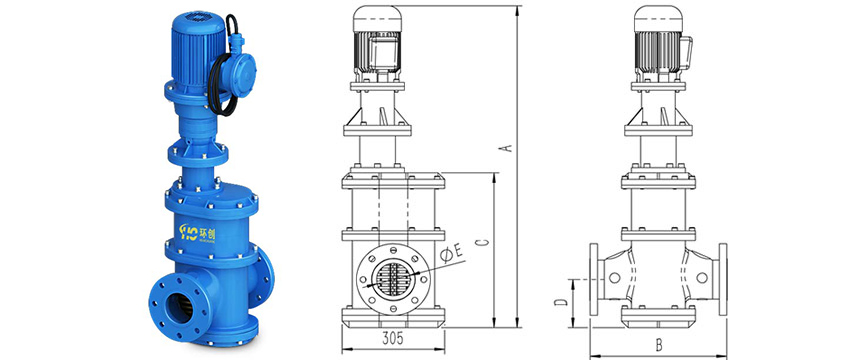

管道式粉碎格栅工作原理

1、管道中的污水和固体垃圾进入粉碎格栅。

2、格栅双轴粉碎刀片组相向旋转粉碎固体垃圾物。

3、固体垃圾被粉碎成6mm-12mm颗粒，流出粉碎格栅。

    环创管道式粉碎型格栅进、出水口都是标准的法兰，标配的法兰口有DN100、DN150、DN200、DN250、DN300，与现场的排水管对接安装方便、灵活。适用于商业和住宅小区的生活污水介质中固体垃圾物的粉碎。

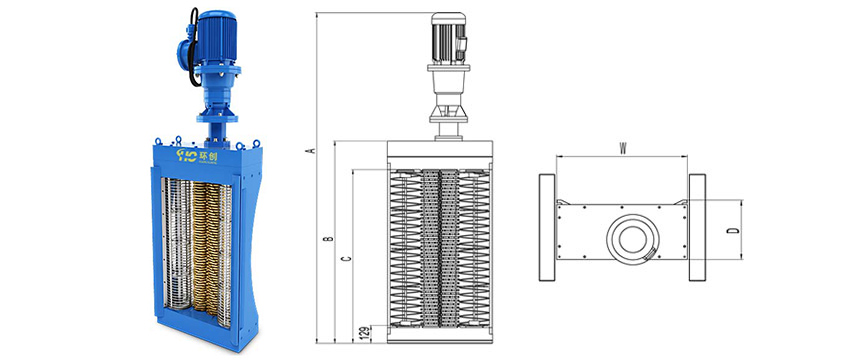

渠道式粉碎格栅工作原理

1、渠道中的污水和固体垃圾进入粉碎格栅。

2、旋转的绕线式转鼓捕获和引导较大的固体垃圾到切割区。

3、小于6-12mm的垃圾随污水一起直接流过转鼓。

4、被转鼓截获的较大的固体垃圾物被输送到切割区，经双轴粉碎刀片组相向旋转将固体垃圾粉碎。

5、固体垃圾被粉碎成6-12mm颗粒，流出粉碎格栅。

    环创渠道式粉碎格栅根据现场安装环境和介质情况，可选择无鼓渠道式格栅、单鼓渠道式格栅和双鼓渠道式格栅。

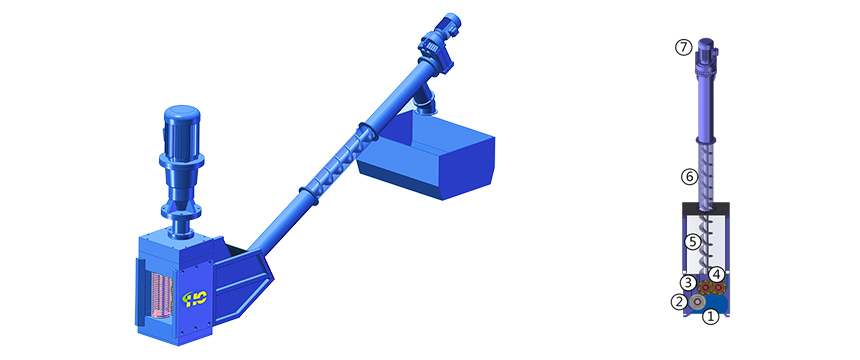

传送式粉碎格栅工作原理

1、夹带固体颗粒的污水进入传送式粉碎格栅。

2、固体颗粒被转鼓截留，并被引导到切割室

3、大部分的污水和细小颗粒通过转鼓栅网流出

4、固体颗粒通过切割室被粉碎成细小颗粒

5、粉碎后的细小颗粒被导入斜立的无轴螺旋输送机。

6、细小固体颗粒经过水洗以及无轴螺旋转刷和有机物分离，有机物通过输送草的栅孔流回渠道中。清洁无臭的固体颗粒脱水后排出。

7、固体颗粒排出后落入垃圾桶或垃圾袋。

传送式格栅能将粉碎后的细小垃圾物通过无轴螺旋输送机输送到垃圾收集装置中，减轻后续工艺的负担。
